烘干機主要用于選礦、建材、冶金、化工等部門烘干一定濕度或粒度的物料。回轉烘干機對物料的適應性強，可以烘干各種物料，且設備操作簡單可靠，故得到普遍采用。
傳統的烘干機
傳統的烘干機將周圍環境空氣加熱，輸送到滾筒周圍。由此產生的濕熱的空氣被排除出去，留下干燥的空氣繼續干燥的過程。傳統的設計沒有回收熱量，因此是非常低效的。然而，傳統的設計簡單，可靠，價格低廉。
蒸汽壓縮烘干機
這是一種新開發的烘干機，比傳統的烘干機更為先進。其工作原理并不是通過熱空氣來干燥。首先，將滾筒中的物料加熱到100°C，由此產生濕熱的水汽。水汽逸出滾筒后，被收集并壓縮。在壓力的作用下，水蒸氣液化并放出熱量，再將產生的熱量送回到滾筒中，這樣就可以實現熱量的循環利用。利用這種技術的烘干機，其效率可以達到傳統烘干機的兩倍，烘干時間也可以縮短到傳統烘干機的一半。

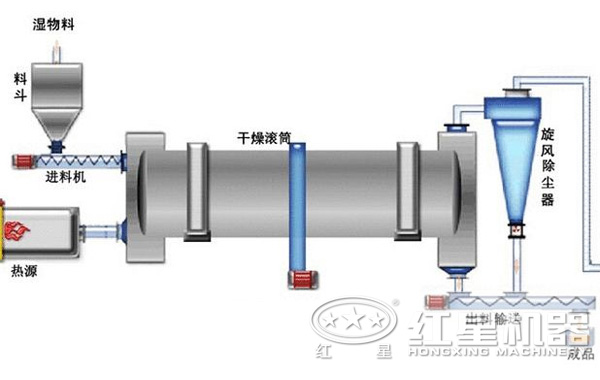

工業烘干機工作原理
烘干機的熱源來自燃燒裝置，本烘干機采用順流式加熱方式。因此需要烘干的物料，從進料箱、進料溜進入筒體，即被螺旋抄板推向后。由于烘干機傾斜放置，物料一方面在重力和回轉作用下流向后端，另一方面物料被抄板反復抄起，帶至上端再不斷地?fù)P撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。

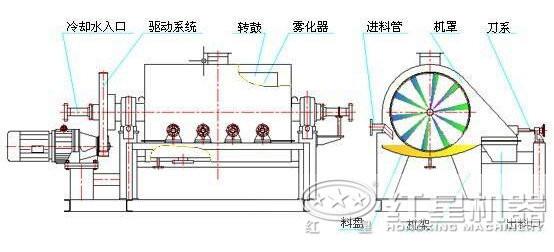

產品內部圖
技術參數
| 規格 （m） | 筒體容積 （m3） | 生產能力 （t/h） | 安裝斜度 （%） | 最高進氣溫度 （℃） | 主電動機 （kw） | 總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 ? 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m3） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
作者：紅星機器 發布時間：2011-04-12 09:45:42 更新時間：2019-12-24 18:11:33
